Знімач випресовувач / запресовщик напрямних втулок клапанів  classic 16 шт.

Знімач / випресовувач та запресовувач напрямних втулок клапанів – механічний тип, 16 шт.

Компактний механічний набір для демонтажу та встановлення напрямних втулок клапанів у головках блока циліндрів із використанням контрольованого осьового зусилля.
Призначений для роботи з посадками з натягом (interference fit), де ударні методи небажані.

Застосування:

Використовується при ремонті двигунів автомобілів і мотоциклів для заміни напрямних втулок клапанів.
Оптимізований для найбільш поширених розмірів втулок.

Функціональне призначення:

Інструмент перетворює крутний момент у осьове зусилля через різьбовий механізм, забезпечуючи плавне випресовування або запресовування втулки.
Це зменшує пікові навантаження, ризик деформації отвору та пошкодження ГБЦ у порівнянні з ударними методами.

• Контрольоване випресовування (режим знімання)
• Контрольоване запресовування (режим встановлення)
• Мінімальні ударні навантаження
• Осьове прикладання сили вздовж напрямної

Механічний принцип:

Напрямні втулки клапанів встановлюються з натягом у посадковому отворі головки блока циліндрів.

• Типовий натяг: 0.02–0.05 мм
• Створює високий контактний тиск і силу тертя
• Додатковий опір виникає через корозію та заїдання (galling, «холодне зварювання»)

Різьбовий механізм створює зусилля з урахуванням втрат на тертя:

• Крутний момент → осьове зусилля через крок різьби
• ККД різьби зазвичай 30–50%
• Без змащення ефективне зусилля може зменшуватись у 2 рази і більше

Зусилля передається через оправку, пілоти та адаптери, що забезпечує співвісність і зменшує згинальні навантаження.

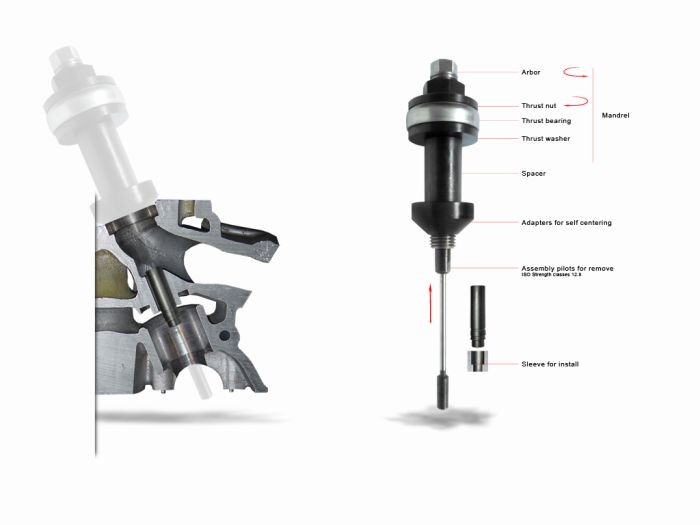

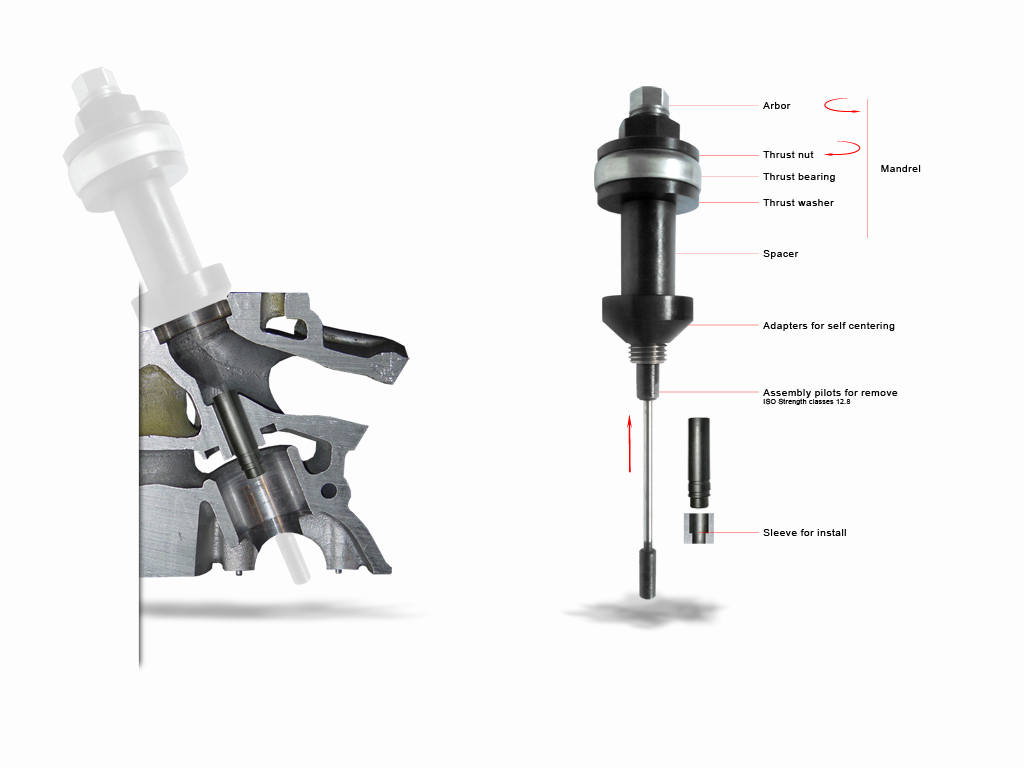

Склад набору:

Оправка (mandrel):

• Шток (arbor)
• Гайка натиску
• Опорна шайба
• Упорний підшипник

Самоцентруючі адаптери по сідлу клапана:

• Ø 33, 35, 45 мм

Пілоти для демонтажу / встановлення (ISO клас міцності 12.9):

• Ø 7, 8, 9 мм

Проставки:

• L = 15, 30, 50 мм

Втулки для встановлення:

• Ø 7, 8, 9 мм

Зусилля для випресовування втулки:

Реальне досяжне зусилля обмежується тертям у різьбі та умовами змащення, а не лише міцністю деталей.

Граничні навантаження шпильок (ISO 12.9):

Зусилля оправки:

Важливі рекомендації:

• Обов’язково: змащувати різьбу (MoS₂ або графітне мастило)
• Суха різьба різко знижує ефективне зусилля та викликає знос
• Шпильки виконують роль запобіжника перевантаження
• Зусилля прикладати поступово з контролем опору
• При заїданні втулки:
• Нагріти ГБЦ до 100–150 °C (безпечний діапазон для алюмінію)
• Охолодити втулку
• Можливий легкий початковий удар для зриву з місця
• При різкому зростанні опору — припинити роботу
• Не збільшувати надмірно важіль або зусилля
• Якщо демонтаж неможливий:
• Висвердлювання втулки
• Використання гідравлічного преса

Практичне застосування:

Набір призначений для стандартних ремонтних операцій із втулками з посадкою з натягом.
При сильній корозії або заїданні можуть знадобитися додаткові методи.

Характеристики:

• Тип інструменту: знімач / запресовувач напрямних втулок клапанів
• Принцип роботи: механічний (різьбове зусилля)
• Кількість елементів: 16 шт.
• Покриття: антикорозійне
• Упаковка: пластиковий кейс

Принцип роботи:

• Перетворення крутного моменту в осьове зусилля
• Різьбове випресовування / запресовування
• Ефективність залежить від змащення
• Центрування через пілоти та адаптери

Можливості:

• Демонтаж і встановлення втулок з натягом
• Компактний набір для типових розмірів
• Самоцентрування

Переваги:

• Зменшення ударних навантажень
• Кращий контроль процесу
• Менший ризик пошкодження ГБЦ

Обмеження:

• Обмежений діапазон розмірів
• Залежність від тертя в різьбі
• Може вимагати нагріву при заїданні

Застосування:

• Ремонт головок блока циліндрів
• Заміна напрямних клапанів
• Капітальний ремонт двигунів
