9 LUGER FIN CIP HCS — ІНЖЕНЕРНО-ТЕХНІЧНЕ порівняння C.I.P. та NATO
Порівняння геометрії C.I.P. 9 mm Luger та NATO AEP-97, NATO AOP-4090 для профільної фрези TOKAR 9 LUGER FIN CIP HCS.
Об'єкт: фреза хвостова фінішна профільна Маркування: 9 LUGER FIN CIP HCS Артикул / SKU: 7426952022397
Код УКТ ЗЕД: 8207 70 31 00
- Об'єкт і межі технічної оцінки
Об'єктом є фінішна профільна фреза хвостова 9 LUGER FIN CIP HCS, артикул 7426952022397. Робочий профіль такого інструмента є профілеутворювальним: положення кожної різальної ділянки за діаметром і вздовж осі визначає відповідну поверхню обробленого патронника.
Порівнюються:
- C.I.P. 9 mm Luger CHAMBER MINI (TAB. IV, Revision 08-09-23) ;
- NATO AEP-97 Multi-Calibre Manual of Proof and Inspection (M-CMOPI) for NATO Small Arms Ammunition;
- NATO AOP-4090 Edition A Version 1 Annex A Sheet 2;
- робочий профіль фрези УКТ ЗЕД: 8207 70 31 00 - TOKAR 9 LUGER FIN CIP
- Метод порівняння
Профілі приведено до спільної поздовжньої осі та функціонально відповідних баз. Для кожної ділянки перевірено: осьову координату; початковий і кінцевий діаметр; довжину; кут або конусність; радіус, фаску та перехідну поверхню. Геометрична тотожність можлива лише тоді, коли збігається вся послідовність поверхонь у межах допусків. Збіг назви 9 x 19 мм, одного номіналу або параметрів нарізів не робить камерні профілі тотожними.
rCIP(x) ≠ rAEP-97(x + Δ) для будь-якого єдиного осьового зміщення Δ
Якби профілі відрізнялися тільки положенням інструмента, однакове зміщення Δ сумістило б усі точки переходу. Фактично різняться вхідна геометрія, контрольні діаметри, відстані між переходами та кульовий вхід. Тому зміною глибини подачі неможливо одночасно сумістити всі профілеутворювальні поверхні.
- Порівняння геометричних параметрів
Таблиця 1. Порівняння профілеутворювальних ділянок
|
Ділянка профілю |
C.I.P. 9 mm Luger CHAMBER MINI / фреза |
NATO AEP-97 та AOP- 4090 Sheet 2 |
Інженерно-технологічна оцінка |
|
Нормативний об'єкт |
C.I.P. TAB. IV задає мінімальну геометрію патронника; профіль фрези побудовано за її контрольними параметрами. |
AEP-97 задає EPVAT test barrel; AOP-4090 Sheet 2 - proof weapon chamber & barrel. |
Обидва NATO-креслення містять узгоджену військову контрольну геометрію, відмінну від C.I.P.- профілю фрези. |
|
Вхід у патронник |
R1 = Ø10,00 мм; E = 2,98 мм; P1 = Ø9,96 мм. Різальної фаски Ø18 мм × 35° немає. |
Ø18 -0,25 мм; 35° ±0°30′; R0,5; глибина 2,49 +0,20 мм за AEP-97 і 2,46 мм за AOP-4090. |
Фреза не має різальної кромки потрібного діаметра й кута та не формує вхідну поверхню NATO. |
|
Контрольний переріз 14,48 мм |
За накладенням робочий профіль фрези близько Ø9,82 мм. |
Ø9,78 мм; основна конусність 0.016/1; координата 14,48 мм. |
Перевищення близько 0,04 мм незворотне: більший отвір неможливо зменшити подальшим різанням. |
|
Осьова ділянка |
L3 - E = 19,15 - 2,98 = 16,17 мм. |
Перетин 16,69 мм; контрольні координати 14,48; 16,69; 19,15 мм. |
Різниця 0,52 мм. Суміщення однієї станції не суміщає весь розмірний ланцюг. |
|
Кульовий вхід / lead |
H2 = Ø9,68; G1 = Ø9,05; G = 3,35 мм; F = Ø8,82; i = 1°57′57″. |
Ø8,966 мм; конусність 0.025/1; 7,264 мм; R0,13 max. |
За накладенням Ø8,882 проти Ø8,966 мм. Діаметри, координати й твірні не збігаються. |
|
Канал ствола як база пілота |
F = Ø8,82 мм; Z = Ø9,02 мм; 6 нарізів; крок 250 мм. |
Поля Ø8,81 +0,013 мм; нарізи Ø9,04 +0,025 мм; 6 нарізів; 1 оберт на 250 мм RH. |
Є локальні збіги N і кроку, але базові діаметри різні; фреза не нарізає канал ствола. |
|
Узгодженість NATO-креслень |
Профіль визначається C.I.P. CHAMBER MINI і робочим кресленням фрези. |
AEP-97 та AOP-4090 Sheet 2 повторюють Ø9,78; Ø8,966; фаску 35°; координати 14,48; 16,69; 19,15 мм. |
Порівняння з двома незалежними NATO-джерелами дає той самий результат: геометричної тотожності немає. |

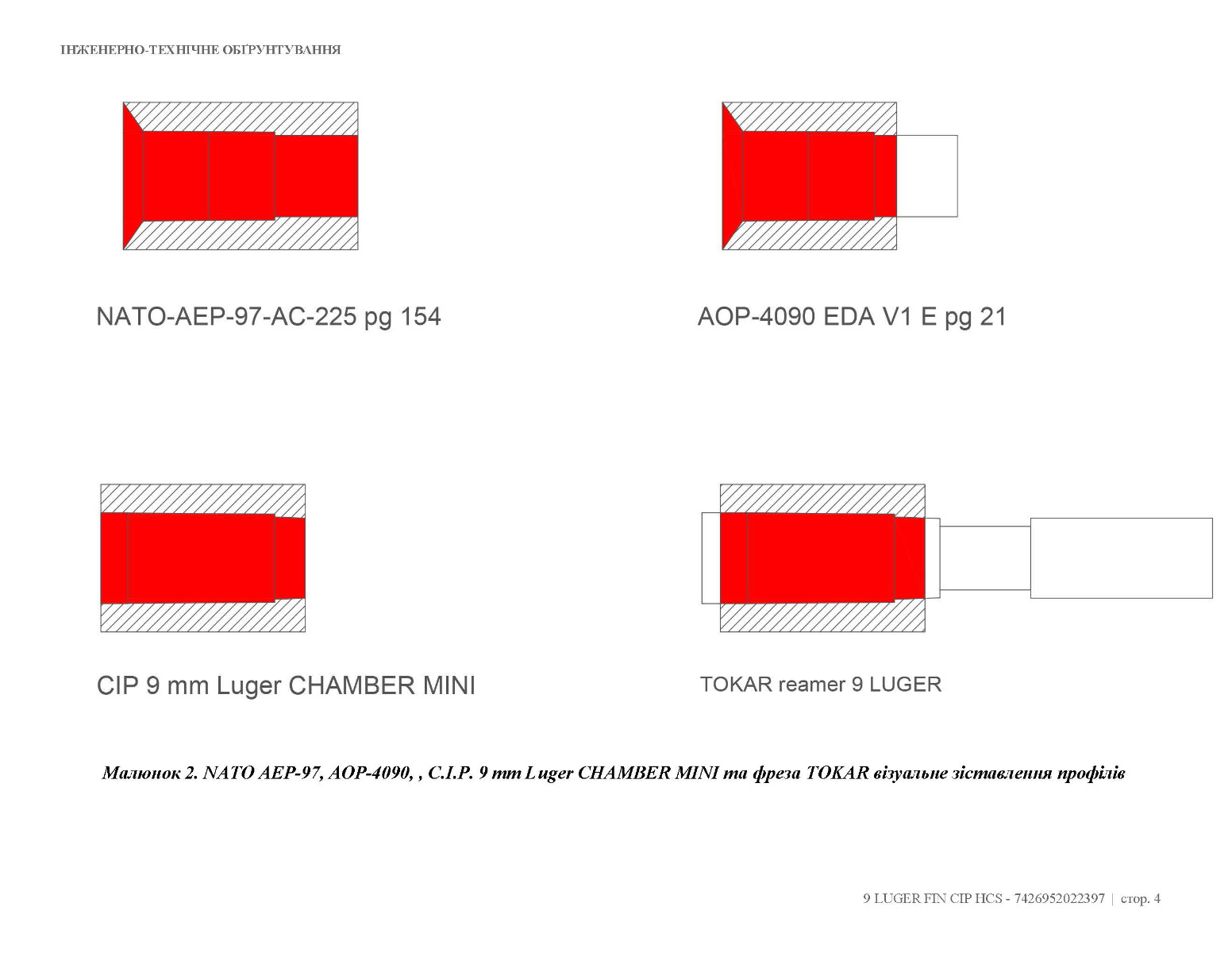

Малюнок 2. NATO AEP-97, AOP-4383, , C.I.P. 9 mm Luger CHAMBER MINI та фреза TOKAR візуальне зіставлення профілів
- Аналіз несумісності профілів
1.1. Фреза не формує вхідну поверхню NATO
NATO AEP-97 і AOP-4090 передбачають на вході патронника фаску 35° ±0°30′, максимальний вхідний діаметр Ø18 -0,25 мм і радіус R0,5 з плюсовим допуском. Осьова глибина вхідної ділянки становить 2,49 +0,20 мм за NATO AEP-97 та 2,46 мм у кресленні NATO AOP-4090. Найбільший робочий діаметр фрези близький до Ø10,00 мм, а різальної кромки Ø18 мм під кутом 35° вона не має. Тому повну вхідну поверхню NATO фрезою УКТЗЕД: 8207 70 31 00 - TOKAR 9 LUGER FIN CIP HCS сформувати неможливо.
1.2. Контрольний діаметр NATO перевищено незворотно
За наданим накладенням на контрольній координаті NATO 14,48 мм профіль фрези має приблизно Ø9,82 мм, тоді як AEP-97 і AOP-4090 задають Ø9,78 мм. Різниця становить близько 0,04 мм по діаметру. Після формування отвору Ø9,82 мм отримати в тому самому перерізі менший діаметр Ø9,78 мм подальшим зняттям металу неможливо. Отже, ця невідповідність не усувається додатковим заглибленням або повторним проходом тієї самої фрези.
1.3. Осьовий ланцюг і кульовий вхід не збігаються
Для C.I.P. задано E = 2,98 мм, L3 = 19,15 мм, G = 3,35 мм, G1 = Ø9,05 мм, F = Ø8,82 мм та i = 1°57′57″. Довжина ділянки L3 - E становить 16,17 мм. NATO задає контрольні координати 7,264; 14,48; 16,69 і 19,15 мм, Ø8,966 мм, R0,13 max та конусність 0.025/1. За накладенням точка 16,17 мм не збігається з перетином 16,69 мм, а в передньому перерізі профіль фрези Ø8,882 мм не збігається з Ø8,966 мм NATO.
1.4. Локальні збіги не створюють тотожності
Локально збігається номінал 19,15 мм; обидві системи також передбачають шість нарізів і крок 250 мм. Проте C.I.P. задає F = Ø8,82 мм та Z = Ø9,02 мм, а NATO - Ø8,81 +0,013 мм по полях і Ø9,04 +0,025 мм по нарізах. Крім того, фреза не нарізає канал ствола: ці параметри є лише базою спрямування пілота. Збіг окремої довжини, кількості нарізів або кроку не усуває розбіжностей вхідної поверхні, камери та кульового входу.
1.5. NATO AEP-97 та NATO AOP-4090 підтверджують один NATO-профіль
NATO AOP-4090 містить не лише Sheet 1 із зовнішньою геометрією патрона, а й Sheet 2 - 9 mm x 19 PROOF WEAPON CHAMBER & BARREL. Це креслення відтворює ті самі визначальні елементи, що й AEP-97: Ø9,78 мм, Ø8,966 мм, фаску 35°, вхід близько Ø18 мм, R0,13 max, координати 14,48; 16,69; 19,15 мм, шість нарізів і крок 250 мм. Незалежне порівняння з обома NATO-кресленнями дає однаковий результат: профіль фрези C.I.P. їм не тотожний.
- Підсумковий технічний висновок
Фреза хвостова фінішна УКТЗЕД: 8207 70 31 00 - TOKAR 9 LUGER FIN CIP HCS, артикул 7426952022397, має профілеутворювальну геометрію, побудовану за контрольними параметрами C.I.P. 9 mm Luger CHAMBER MINI: R1 = Ø10,00 мм, E = 2,98 мм, P1 = Ø9,96 мм, H2 = Ø9,68 мм, G1 = Ø9,05 мм, G = 3,35 мм, F = Ø8,82 мм та i = 1°57′57″.
Цей робочий профіль не є геометрично тотожним профілям NATO AEP-97 / AC-225 і AOP-4090 Sheet 2. Фреза не має вхідної різальної поверхні Ø18 мм під кутом 35°; на контрольній координаті 14,48 мм її профіль становить близько Ø9,82 мм замість Ø9,78 мм; ділянка 16,17 мм не відповідає NATO-перетину 16,69 мм; передня частина Ø8,882 мм не відповідає Ø8,966 мм NATO.
Жодне єдине осьове зміщення або зміна глибини подачі не може усунути цю сукупність розбіжностей, оскільки переміщення інструмента не змінює діаметрів, кутів і відстаней між його різальними кромками. Визначальною є також незворотна розбіжність Ø9,82 проти Ø9,78 мм: вже сформований більший отвір неможливо зменшити наступною різальною операцією.
Отже, фрезою 9 LUGER FIN CIP HCS неможливо власним робочим профілем і за одну профілеутворювальну операцію сформувати повний патронник NATO за кресленням AEP-97 або AOP-4090. Для отримання NATO-профілю потрібен інший спеціально спроєктований профільний інструмент; окрема операція формування вхідної фаски сама по собі не усуває розбіжностей діаметрів та осьових переходів. Технічно ототожнювати фрезу 9 LUGER FIN CIP HCS з NATO AEP-97 та NATO AOP-4090 профілем є юридично некоректним (безпідставним), оскільки ці системи стандартизації мають різну нормативну базу.
