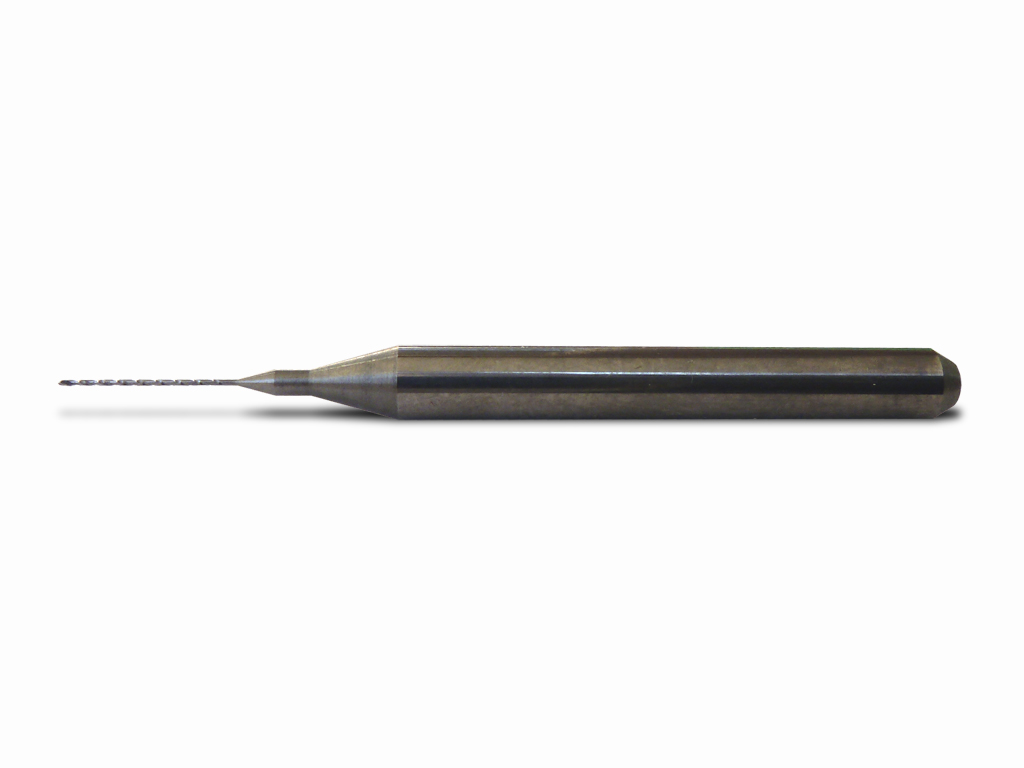

0.15 мм Мікро Свердло твердосплавне для друкованих плат

Немає
SKU
J422BW
199,36 ₴
Характеристики
Діаметр 0.15
L Загальна 38
L робоча 2
Діаметр х/в 3.175
Хвостовик HA
Матеріал YG8
Виробник Union Tool
Країна Японія

Твердосплавне мікросвердло 0,15 мм для друкованих плат, хвостовик HA

Мікросвердло призначене для формування отворів номінальним діаметром 0,15 мм у друкованих платах. Малий діаметр дає змогу виконувати мікросвердління, але потребує точного центрування та мінімального радіального биття.

Застосування:

Використовується під час виготовлення й обробки друкованих плат, коли потрібні отвори малого номінального діаметра.

Принцип роботи:

Різальна частина знімає матеріал під час обертання та осьової подачі. Фактичний діаметр отвору може відрізнятися від 0,15 мм через биття шпинделя, закріплення, стан свердла та параметри обробки.

Діаметр 0,15 мм:

Розмір відповідає приблизно 0,0059 дюйма. Тонка робоча частина чутлива до перекосу й бокового навантаження, тому стабільність установки безпосередньо впливає на результат і ризик поломки.

Різальна частина:

Довжина різальної частини становить 2 мм. Її слід зіставляти з товщиною плати або пакета заготовок та передбачати виведення стружки.

Матеріал:

Свердло виготовлене з твердого сплаву, тому під час роботи важливо уникати ударів, вигину та поперечного зміщення.

Практичні рекомендації:

Надійно фіксуйте плату, перевіряйте співвісність і встановлюйте мінімально необхідний виліт. Подавайте свердло без бокового зусилля та не допускайте контакту з деталями оснастки.

Характеристики:

  • Діаметр свердла: 0,15 мм
  • Загальна довжина: 38 мм
  • Довжина різальної частини: 2 мм
  • Тип хвостовика: HA

Особливості різання:

Загальна довжина 38 мм має враховуватися під час налаштування вильоту та робочого ходу обладнання.

Режими різання:

Швидкість обертання й подачу обирають з урахуванням матеріалу плати, її товщини, жорсткості верстата, биття шпинделя та способу відведення стружки.

Для яких робіт:

  • Мікросвердління друкованих плат
  • Формування отворів номіналом 0,15 мм

Обмеження:

Не допускаються перекіс, ударне навантаження та бокова подача. Розмір свердла сам по собі не гарантує фактичний діаметр або якість отвору.
