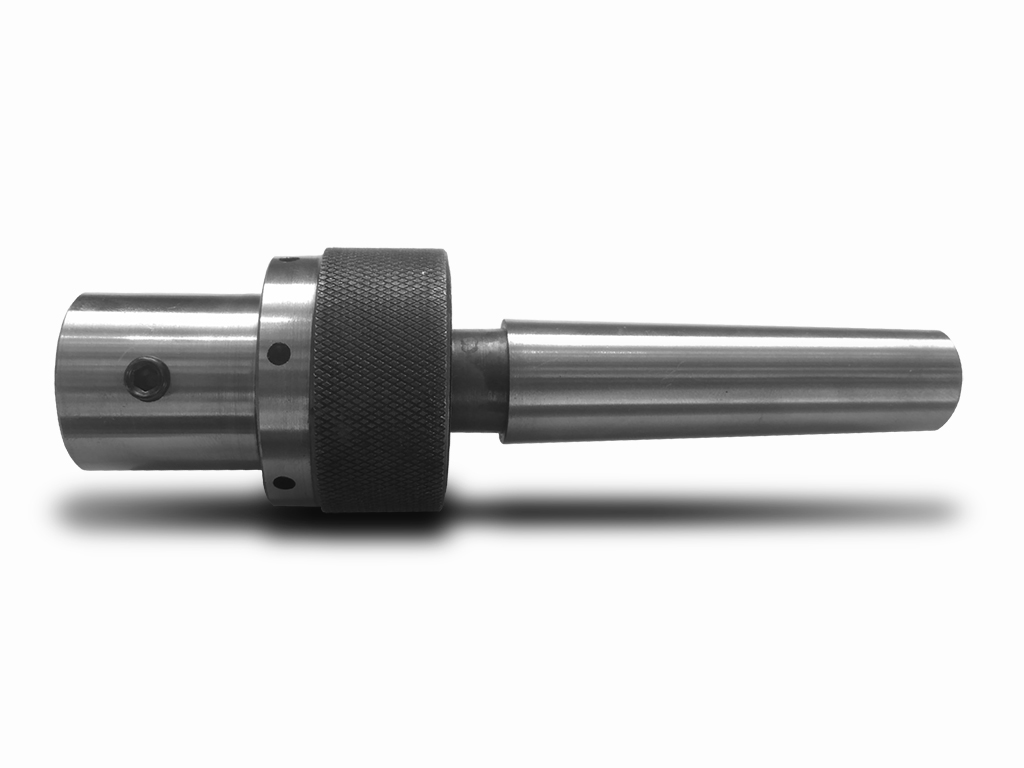

Плаваючий тримач розгортки MT3 зі змінними втулками
| Країна | Україна |
|---|---|
| Виробник | TOKAR |
| L Загальна | 160 |
| Хвостовик | MT3 |
Плаваючий тримач розверток із конусом Морзе MT3 та змінними втулками
Плаваючий тримач розверток із конічним хвостовиком Морзе MT3 та змінними прецизійними втулками для надійного закріплення машинних розверток. Призначений для точного чистового оброблення отворів на токарних, свердлильних та інших сумісних верстатах із компенсацією незначної неспіввісності між інструментом і попередньо підготовленим отвором.
На відміну від звичайного свердлильного патрона, система кріплення зі змінними втулками призначена для фіксації розверток із лисками або квадратними повідками, забезпечуючи механічне запобігання провертанням хвостовика під дією навантажень різання.
Принцип роботи:
Під час розвертання навіть незначна неспіввісність між віссю інструмента та попередньо підготовленим отвором може спричиняти нерівномірне навантаження різальних крайок, виникнення поперечних сил і відхилення розмірів обробленого отвору.
Плаваюча головка забезпечує контрольовану кутову рухомість та осьову податливість, дозволяючи розвертці самовстановлюватися за віссю наявного отвору без примусового відхилення відповідно до номінальної осі верстата. Це сприяє рівномірнішому розподілу навантаження на різальні крайки та зменшенню надмірного відгинання інструмента.
Механізм компенсує обмежені похибки співвісності, пов'язані з положенням задньої бабки, її неспіввісністю зі шпинделем та зношуванням вузлів верстата. Водночас він не виправляє неправильного положення, непрямолінійності або геометричних похибок підготовчого отвору.
Система змінних втулок:
Інструментальна головка оснащена змінними втулками з прецизійними посадковими отворами, виконаними з полем допуску H7. Втулку вибирають відповідно до діаметра хвостовика розвертки, що дозволяє встановлювати інструменти різних типорозмірів в одному тримачі.
Система кріплення призначена для сумісних хвостовиків розверток із лисками або квадратними повідками. За умови належного зачеплення відповідних елементів крутний момент передається механічно, а не лише завдяки силам тертя.
Таке конструктивне виконання забезпечує підвищену стійкість до провертання розвертки порівняно зі звичайним свердлильним патроном, особливо за збільшення опору різанню. Поле допуску H7 стосується внутрішнього отвору втулки, тоді як фактичний характер посадки залежить також від розмірів і допуску хвостовика розвертки.
Конструкція плаваючої головки:
Кутова рухомість головки дозволяє компенсувати невеликі відхилення між віссю розвертки та віссю підготовленого отвору. Осьове переміщення забезпечує додаткову податливість під час входження інструмента в отвір та зміни навантаження різання.
Плаваючий механізм і система повідкового кріплення виконують різні функції: головка компенсує похибки взаємного розташування інструмента й отвору, а повідкове з'єднання запобігає небажаному провертанням хвостовика розвертки всередині кріплення.
Зазначене осьове переміщення не слід ототожнювати з компенсацією радіального зміщення, величина якого для цього тримача не наведена.
Приєднувальний конус Морзе MT3:
Конічний хвостовик Морзе №3 призначений для безпосереднього встановлення тримача у відповідне шпиндельне гніздо або піноль задньої бабки токарного верстата. Спряжені конічні поверхні забезпечують центрування тримача та передавання робочих навантажень на верстат.
Приєднання до верстата повинно забезпечувати надійну посадку та належну осьову фіксацію. Правильне початкове центрування залишається важливим навіть за використання плаваючого тримача.
Практичне застосування:
Перед встановленням розвертки вибирають втулку відповідно до діаметра її хвостовика та перевіряють сумісність лисок або квадратного повідка з елементами кріплення. Тримач установлюють у відповідне конічне гніздо MT3, після чого надійно закріплюють розвертку в інструментальній головці.
Розвертання виконують у попередньо просвердленому або розточеному отворі з відповідним припуском на чистове оброблення. Контрольована подача, правильно підібрана мастильно-охолоджувальна рідина та ефективне відведення стружки сприяють стабільності розмірів і якості обробленої поверхні.
Основне призначення тримача — розвертання отворів на одношпиндельних і багатошпиндельних токарних та свердлильних верстатах. Свердління й центрування також можливі за умови переведення головки у відповідний режим жорсткої фіксації.
Технічні характеристики:
- Тип інструмента: Плаваючий тримач розверток
- Приєднувальний хвостовик: Конус Морзе MT3
- Кріплення інструмента: Змінні втулки
- Поле допуску отворів втулок: H7
- Загальна довжина: 160 мм
- Кутове відхилення головки: ±2°
- Осьове переміщення головки: ±2 мм
- Сумісні елементи хвостовиків: Лиски або квадратні повідки
Розміри отворів змінних втулок:
- Ø6 мм H7
- Ø1/4" (6,35 мм) H7
- Ø7 мм H7
- Ø8 мм H7
- Ø9 мм H7
- Ø10 мм H7
- Ø7/16" (11,1125 мм) H7
Особливості кріплення:
- Змінні прецизійні втулки
- Механічне передавання крутного моменту за сумісної геометрії повідка
- Зменшення ризику провертання хвостовика розвертки
- Відсутність потреби у звичайному свердлильному патроні
Вимоги до оброблення:
- Відповідність діаметра втулки хвостовику розвертки
- Належне зачеплення повідкових елементів
- Правильно підготовлений отвір
- Відповідний припуск під розвертання
- Контрольована подача та належне змащування
- Достатнє відведення стружки
Призначення:
- Точне розвертання та калібрування отворів
- Одношпиндельні й багатошпиндельні токарні верстати
- Свердлильні верстати з гніздом MT3
- Свердління та центрування за відповідної жорсткої фіксації головки
Обмеження застосування:
- Не виправляє геометрію та положення підготовчого отвору
- Величина радіального зміщення не зазначена
- Потребує сумісних втулок і геометрії хвостовика розвертки
- Для жорсткого свердління необхідна відповідна фіксація головки
